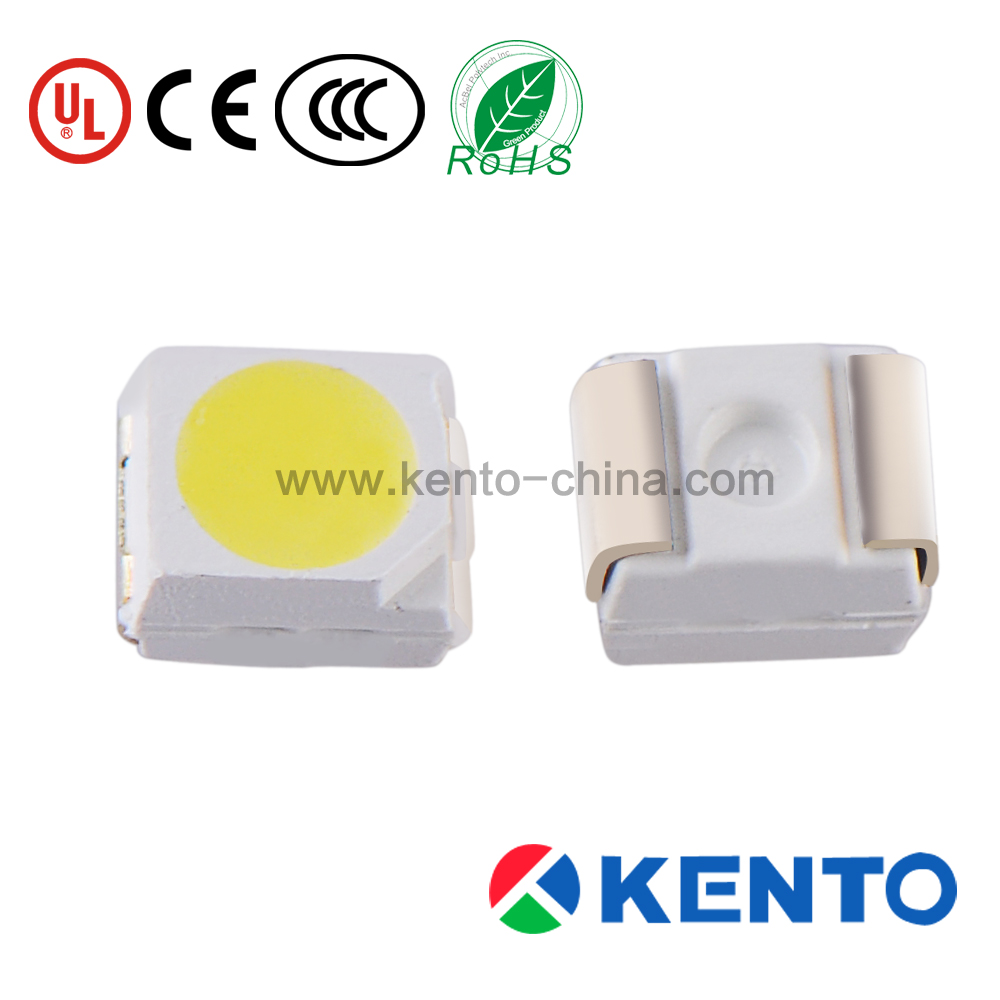

SMD3528-W (SMD3528)
产品说明
描述：
1.3.5×2.8mm Top SMD
2.胶体颜色：[敏感词]
3.发光颜色：白色
4.可视角度:120˚

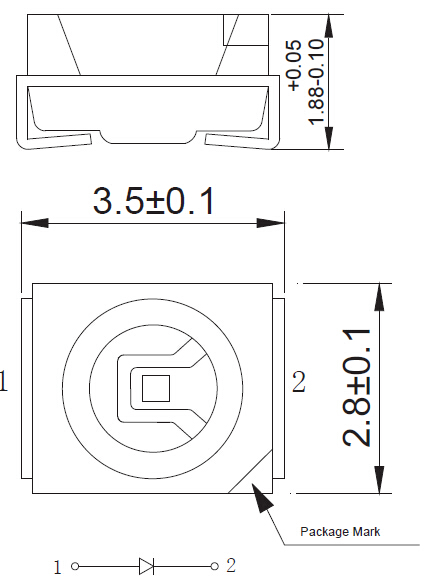

1.外形尺寸
（单位）:(毫米）
在所有尺寸公差范围为±0.05毫米除非另有说明.
2. 电子/光学特性
(1)[敏感词]大额定值（TA= 25°C）
| 项目 | 符号 | [敏感词]大额定值 | 单位 |
| 正向电流 | IF | 3O | mA |
| 脉冲正向电流 | IFP | l5O | mA |
| 反向电压 | VR | 9 | V |
| 功耗 | PD | 35O | mW |
| 工作温度 | Topr | -40˚C To +85˚C | °C |
| 储存温度 | Tstg | -40˚C To +85˚C | °C |
| 焊接温度 | Tsld | 回流焊: 260˚C 手工焊接 : 350˚C | 10秒. 3秒. |
IFP条件：1/10占空比，0.1毫秒脉冲宽度。
(2) 初步电气/光学特性（Ta= 25°C）
| 符号 | 项目 | 单位 | 小值 | 典型值 | 大值 | 测试条件 |
| VF | 正向电压 | V | 3.0 | 3.4 | IF=20mA | |
| IR | 反向电流 | uA | - | - | 5 | VR=9V |
| 2θ½ | 可视角度 | ˚ | - | 120˚ | - | IF=20mA |
| Iv | 发光强度 | Mcd | 1000 | 2000 | IF=20mA | |
| X | 色度坐标 | - | 0.3325 | 0.3518 | IF=20mA | |
| Y | - | 0.34 | 0.36 | IF=20mA |
电压的测量公差为±0.05 V.
发光强度的测量公差为±10％。
色坐标的测量公差为±0.01。
（3）发光强度排名（TA= 25°C）
| 项目 | 符号 | 测试条件 | 小值 | 大值 | 单位 | |
| 发光强度 | W | Iv | IF=20mA | 1000 | 2000 | Mcd |
发光强度的测量公差为±10％。
以上是对小和大发光强度的这排中的1速度的参考：1.3分光的过程大规模制造时
