3528 SMD

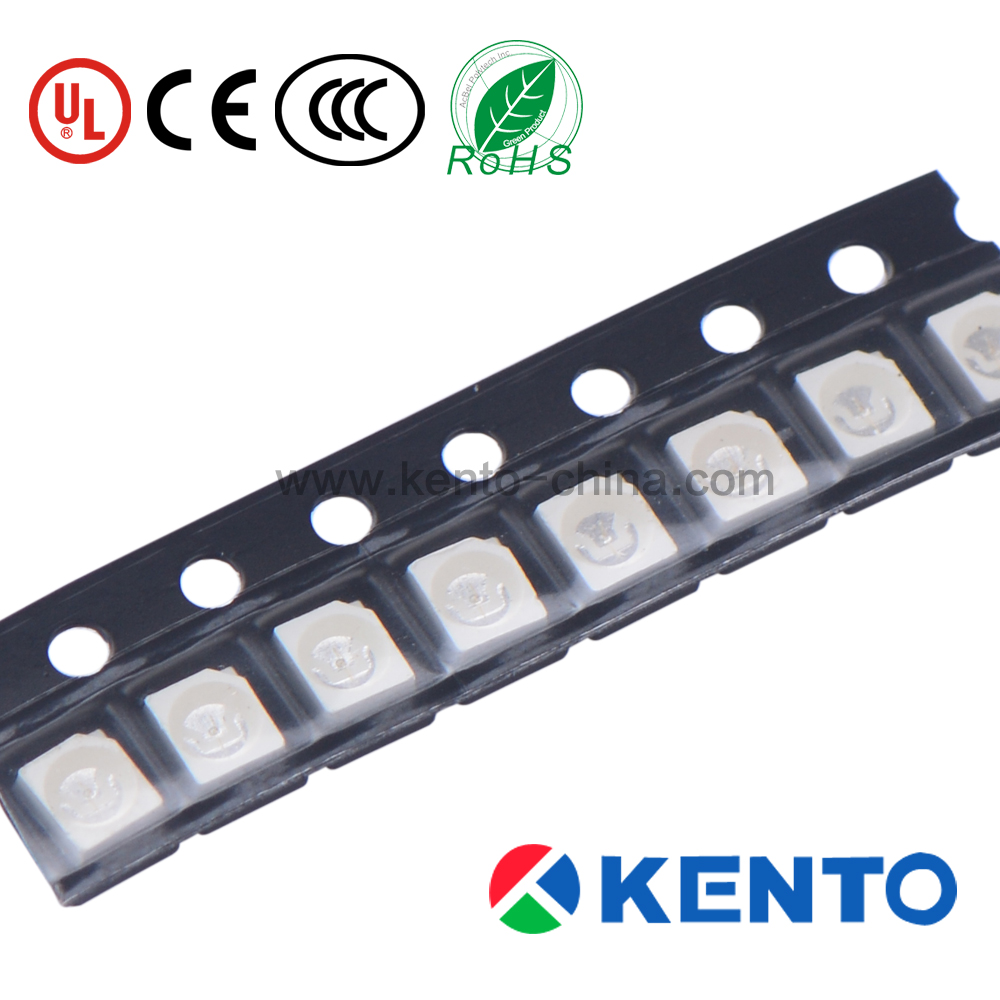

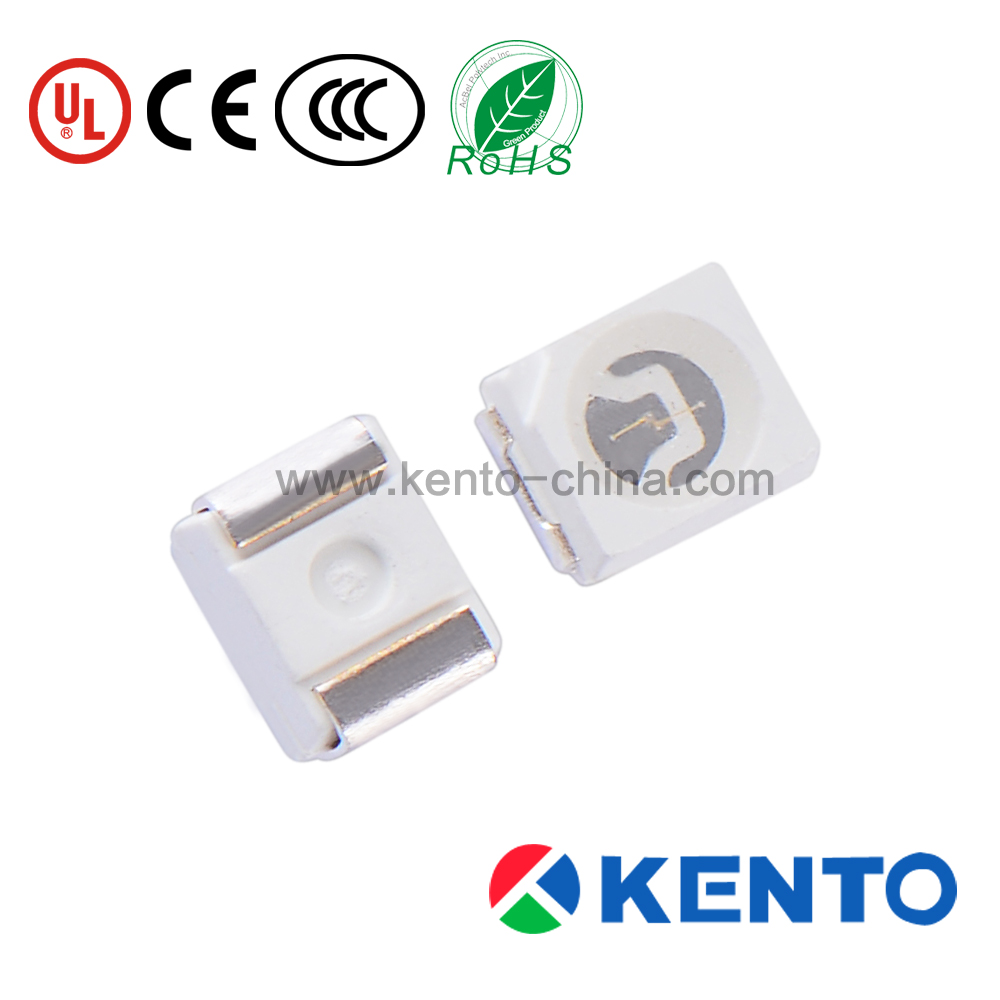

SMD3528-RGBY
  • SMD3528-RGBY
  • SMD3528-RGBY

SMD3528-RGBY (SMD3528)

产品说明

描述:
3.5×2.8mm Top SMD
胶体颜色：无色透明
发光颜色：红/黄/绿/蓝
可视角度 :120˚

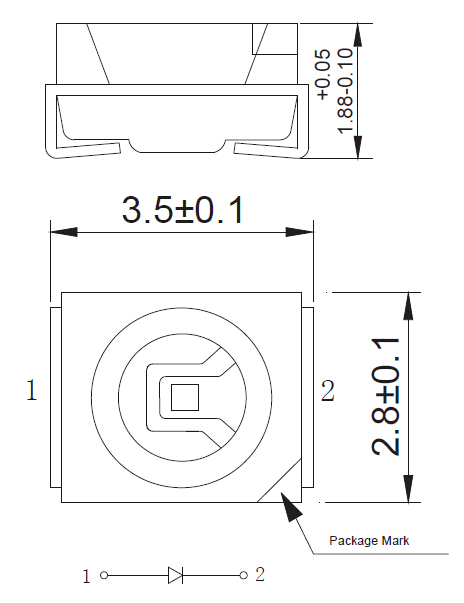

1. 外形尺寸
（单位）:(毫米）

在所有尺寸公差范围为±0.05毫米除非另有说明。 2.电子/光学特性

参数 颜色 符号 测试条件 值 单元
小值 典型值 大值
正向电压 红色 VF IF = 20mA*3 —— 2.2 2.6 V
绿色 —— 3.2 3.6
蓝色 —— 3.2 3.6
[敏感词] —— 2.2 2.6
反向电流 红色 IR VR = 5V —— —— 30 µA
绿色 —— —— 30
蓝色 —— —— 30
[敏感词] —— —— 30
主波长 红色 Ld IF = 20mA*3 —— 624 —— nm
绿色 —— 525 ——
蓝色 —— 470 ——
[敏感词] —— 586 ——
峰值波长 红色 Lp IF = 20mA*3 —— —— —— nm
绿色 —— —— ——
蓝色 —— —— ——
[敏感词] —— —— ——
光谱线半宽 红色 AL IF = 20mA*3 —— 20 —— nm
绿色 —— 30 ——
蓝色 —— 30 ——
[敏感词] —— 20 ——
发光强度 红色 IV IF = 20mA*3 145 300 —— mcd
绿色 550 780 ——
蓝色 145 220 ——
[敏感词] 120 200 ——
可视角度 红色 2θ1/2 IF = 20mA*3 —— 120 —— Deg.
绿色 —— ——
蓝色 —— ——
[敏感词] —— ——

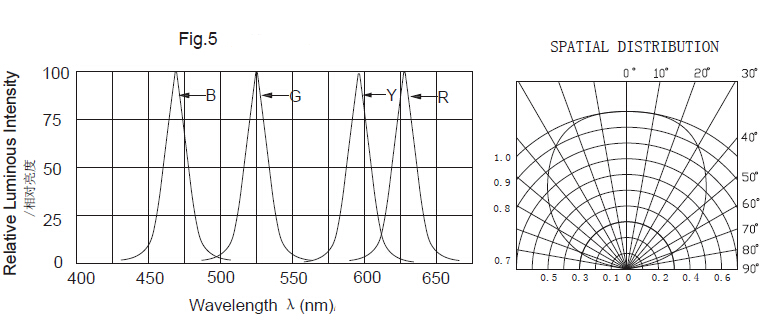

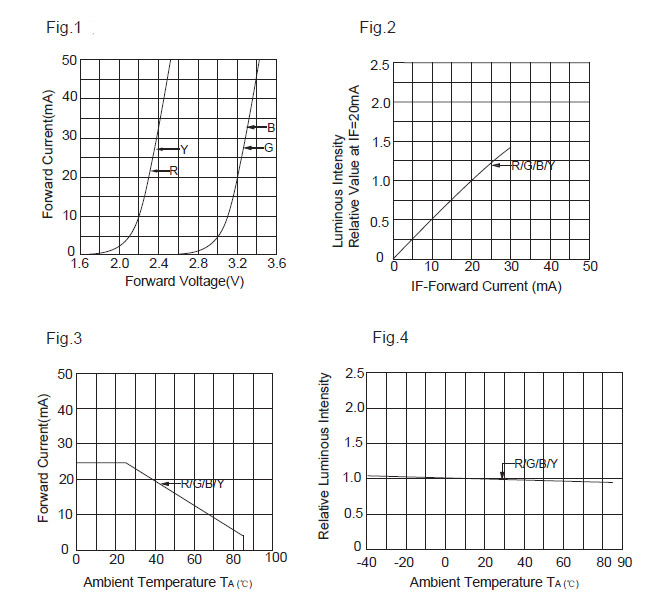

3. 典型的电/光特性曲线
