5BB4HW
  • 5BB4HW

5BB4HW (5BB4HW)

 1.应用
   此LED可使用于一些普通的电子设备,例如办公设备,通信设备、房屋装饰,若LED用在一些可靠性要
求较高的情况下,如航空运输,交通控制及医辽器械时,一定需参考销售提供之资料进行使用。
2.贮存
   贮存LED的环境,温度不超过30℃,相对湿度不超过70%。 建议LED在原包装箱里日期不超过三个月
进行使用,如果需加长贮存时间,建议放在干燥箱内,并加放干燥剂,或者充入氮气。
3.清洗
   当用化学品清洗胶体时必须特别小心,因为有些化学品对胶体表面有损伤并引起褪色,如三氯乙烯、
丙酮等。可用乙醇擦拭、浸渍,时间在常温下不超过3分钟。

产品说明

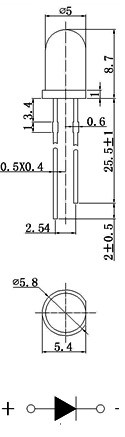

尺寸规格(毫米)


注解:
所有尺寸单位是mm.
所有未标注尺寸公差为±0.2mm.
所有胶体底部与引脚处多胶部分大约为1.5mm.
胶体底部毛边小于等于0.5mm.

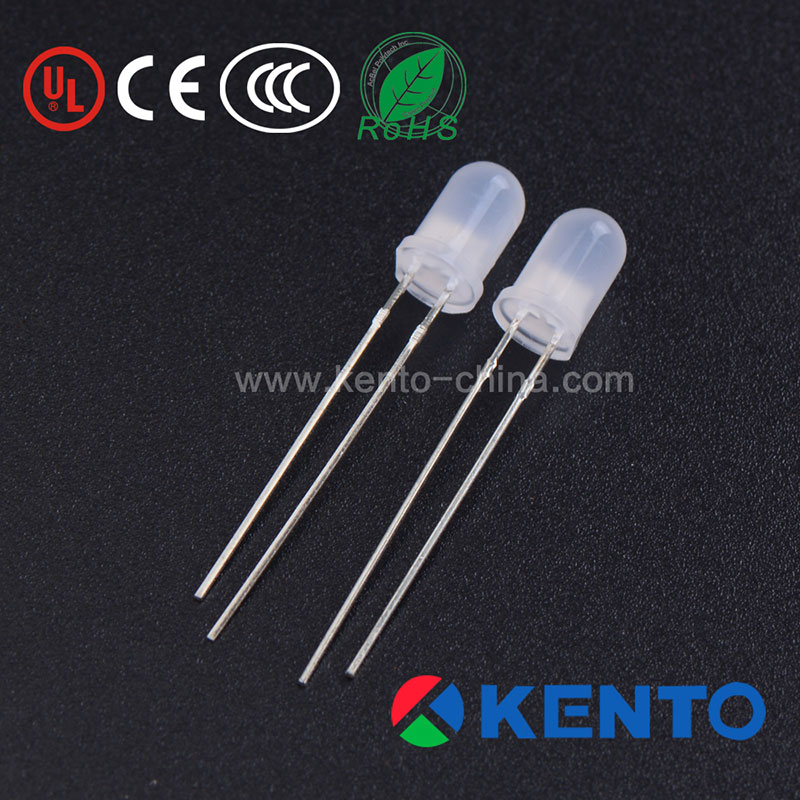

简 介: 5mm 方形 无色散射胶体 蓝色发光二极管


■ 主要光电特性 (室温 = 25℃)
项目   单位
主波长 455-460 460-465 465-470 470-475 nm
正向电压   3.2-3.4 3.0-3.2 3.2-3.4 3.0-3.2 V
发光强度 4000-6000 4000-6000 10000-12000 8000-10000 mcd

项目 小值 典型值 大值 单位
反向电流 --- --- 1.1 μΑ
50%能量发光视角 11 13 14 deg
■ 大[敏感词]额定值(室温 = 25℃)
项目 符号 大[敏感词]额定值 单位
正向电流IF 50 mA
IFP 220 mA
峰值正向电流
连续工作电流IL 20 mA
反向电压 VR 5 V
功耗 PD 170 mW
工作温度 -40 ~ +80
贮存温度 Tstg -40 ~ +80
引脚镀锡温度 Tsol 大温度260℃,长时间5 秒
IFP 条件:脉冲宽度小于等于10 分钟
Tsol 条件:离胶体底部4mm 处为基础

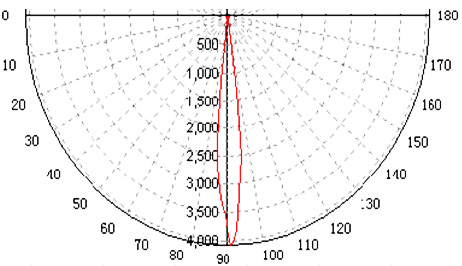

半功视角


可靠性试验
测试分类 寿命测试 测试条件 测试持续时间 抽样大小 判定
寿命测试 热冲击测试 Ta=25℃±5℃,IF=20mA 1000小时 10PCS
环境测试 冷热循环测试 -10℃±5℃←→+100℃±5℃ 100循环 10PCS
5min. 10sec. 5min.
高温高湿测试 -55℃±5℃←→+85℃±5℃ 100循环 10PCS
30min. 5min. 30min.
高温贮存测试 Ta=85℃±5℃ 240小时 10PCS
RH =85%±0.5 %RH
高温贮存测试 Ta=100℃±5℃ 1000小时 10PCS
低温贮存测试 Ta=-55℃±5℃ 1000小时 10PCS
机械测试 抗焊接热度 Ta=260℃±5℃ 5 秒 10PCS
引脚折弯 0° ~ 90° ~ 0° 3 回合 10PCS

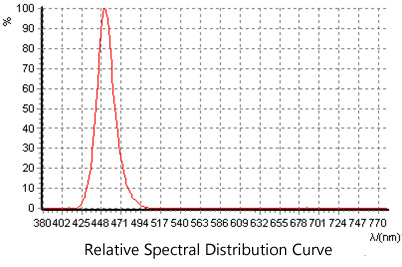

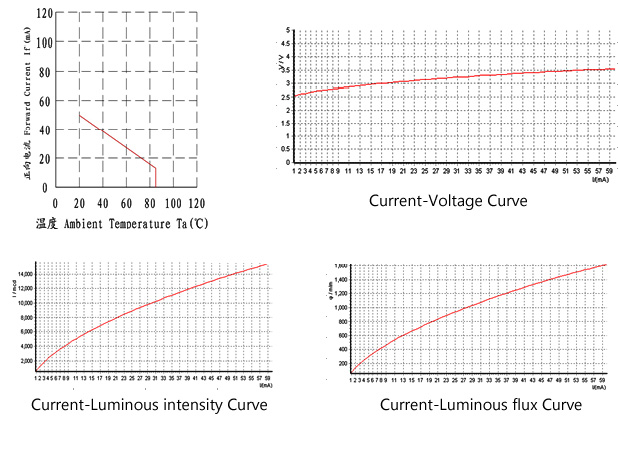

典型的光电特性曲线 (Ta=25℃ 除非不同地方)
